A28H型弹簧全启式安全阀
新建项目-2
上海加利利阀门
A28H型弹簧全启式安全阀
产品概述 Product Description
A28H型弹簧全启式安全阀适用于工作温度≤200℃的蒸汽和类似非腐蚀性介质的设备和管路上，当设备和管路内压力超过允许的值时，阀六自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
全启式安全阀，是指开启高度大于等于1/4流道直径的安全阀。这种安全阀的动作特性属于两段作用式安全阀。
适用范围 Scope Of Application
A28型全启式安全阀应用在蒸汽介质是一般有一个突然全开动作，此突开动作时的压力为整定压力（突跳压力）；应用在空气介质是，先打开与进口压力增加开高呈比例升高，然后再突然起跳全开，称二段式开启；一般不可用于液体介质。所以，A28型全启式安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保

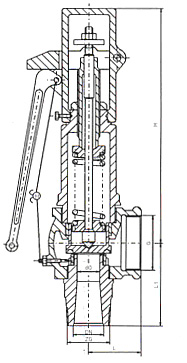

外形结构图 Configuration
主要连接尺寸 Main Connection Dimensions
|
公称通径 |
尺寸（mm） |
重量 |
||||||
|
do |
ZG |
G |
S |
L |
L1 |
H |
||
|
15 |
8 |
1/2″ |
3/4″ |
30 |
40 |
60 |
130 |
1.6 |
|
20 |
12 |
3/4″ |
1″ |
34 |
45 |
65 |
146 |
2.2 |
|
25 |
15 |
1″ |
11/4″ |
41 |
50 |
80 |
155 |
2.7 |
|
32 |
20 |
11/4″ |
11/2″ |
45 |
55 |
90 |
170 |
3.4 |
|
40 |
25 |
11/2″ |
2″ |
50 |
65 |
100 |
255 |
5.8 |
|
50 |
32 |
2″ |
21/2″ |
60 |
75 |
110 |
295 |
9 |
|
65 |
40 |
21/2″ |
3″ |
80 |
90 |
125 |
415 |
23.5 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
