FL41FW衬氟放料阀
上海加利利阀门
JLL-衬氟放料阀
产品概述 Product Description
1、衬氟放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-29℃,最高温度为425℃。）
2、使用介质如颗粒、油品、纸浆、二氧化碳、气（不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。）
3、严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。
（二）、不锈钢的一般工作温度：≤150℃
（三）、压力范围：0.6~2.5MPa
（四）、通径范围：25~250mm

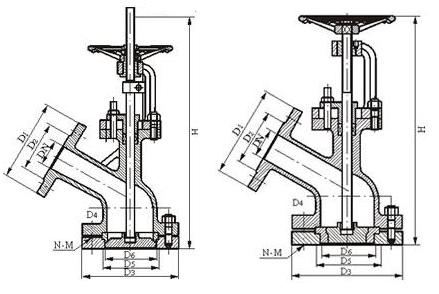

结构示意图 Structure Diagram
主要零件材质 Main component materials
|
零件名称 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
连接尺寸 Connection Size
|
DN
|
上法兰 |
上法兰 |
下法兰 |
密封座 |
|||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
||
|
25 |
115 |
80 |
115 |
85 |
|
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
