Y43X型比例式减压阀

JLL-Y43X型比例式减压阀

产品概述    Product Description

Y43X型比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。Y13X型比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。

适用范围    Scope Of Application

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

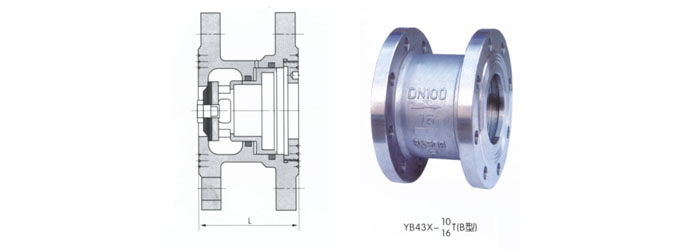

结构示意图    Structure Diagram

工作原理    Working Principle

当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管 网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性 曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。

技术参数    Technical Parameter

外形尺寸    External Dimensions

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
