Yz11X型直接作用薄膜式支管减压阀
上海加利利阀门
JLL-Yz11X型直接作用薄膜式支管减压阀
产品概述 Product Description
Yz11X型直接作用薄膜式支管减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。Yz11X型直接作用薄膜式支管减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
适用范围 Scope Of Application
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

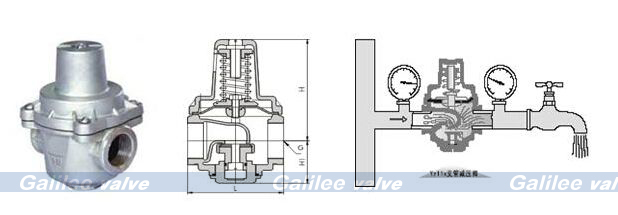

结构示意图 Structure Diagram
主要技术参数和性能指标 Main technical parameters and performance indicators
| 公称压力(Mpa) | 1.0 | 1.6 | ||
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
||
|
密封试验压力(Mpa) |
1.0 |
1.6 |
||
|
最高进口压力(Mpa) |
1.0 |
1.6 |
||
|
出口压力范围(Mpa) |
0.05-0.55 |
0.05-0.8 |
||
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
|||
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|||
|
渗漏量 |
0 |
|||
|
工作温度 |
0℃-80℃ |
|||
*：壳体试验不包括膜片、顶盖
主要零件材料 Material for main parts
| 零件名称 | 零件材料 | |
|
阀体 |
铜合金 |
|
|
阀盖 |
铜合金 |
|
|
阀瓣 |
铜合金 |
|
|
O型圈 |
丁腈橡胶 |
|
|
密封圈 |
丁腈橡胶 |
|
|
膜片 |
夹织物丁腈橡胶 |
|
|
调节弹簧 |
60Si2Mn |
|
|
调节螺栓 |
2Cr13 |
|
流量系数(Cv) Flow Coefficient (Cv)
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|||||||
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
连接尺寸 Connection Size
|
DN |
G |
L |
H |
H |
|
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
*：P2表示出口压力
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
