ZZYP型自力式压力减压阀
JLL-ZZYP型自力式压力减压阀
产品概述 Product Description
ZZYP型自力式压力减压阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。
结构示意图 Structure Diagram
产品型号 Product Model
|
类别 |
型号 |
类别 |
型号 |
|
单座压闭型 |
ZZYP-16～64B |
单座压闭型 |
ZZYP-16～64K |
|
双座压闭型 |
ZZYN-16～64B |
双座压闭型 |
ZZYN-16～64K |
|
套筒压闭型 |
ZZYM-16～64B |
套筒压闭型 |
ZZYM-16～64K |
注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
主要技术参数 Main technical parameters
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径DN（mm） |
10 |
12 |
15 |
20 |
||||||||||
|
额定流量系数Kv |
1.8 |
2.4 |
4.4 |
4 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
允许压差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||||
|
公称压力（MPa） |
1.6 4.0 6.4 |
|||||||||||||
|
固有流量特性 |
快开 |
|||||||||||||
|
保证调压阀正常工作 |
0.05 |
|||||||||||||
|
压力分段范围 |
15～50 40～80 60～100 80～140 120～80 |
|||||||||||||
|
工作温度℃ |
液体≤140;气体≤80；配冷凝器和散热片≤350 |
|||||||||||||
|
适合介质 |
气体、蒸汽、低粘度液体 |
|||||||||||||
|
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 |
|||||||||||||
|
结构长度 |
按GB12221-89标准 |
|||||||||||||
|
可配附件 |
冷凝器（用于介质为蒸汽的场合）、散热片等。 |
|||||||||||||
|
执行机构信号接口 |
内螺纹M16×1.5 |
|||||||||||||
注：压力分段范围可根据用户要求进行设计。
主要性能指标注 Main performance indicators are labeled
|
控制精度％ |
±8 |
|||||||||||
|
允许泄 |
硬密封（L/H） |
单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 |
||||||||||
|
软密封（ml/min） |
DN(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
自力式压力减压阀(调节阀)安装方位及管道附件说明：

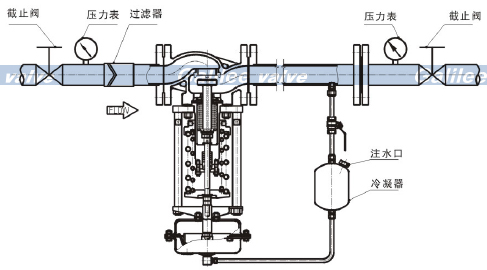

a、调节蒸汽，阀后压力调节型(应安装冷凝器，建议安装过滤器)
说明：
1、在安装冷凝器时应注意冷凝器的位置，使其高于执行机构而低于工艺管道，从而保证冷凝器内充满冷凝液;
2、冷凝器使用前，打开注水口螺塞，注入纯净水或冷凝水(必须注满)。

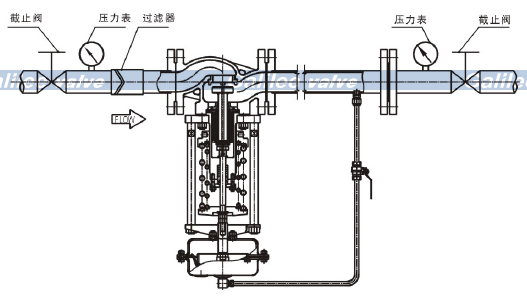

b、调节气体，阀后压力调节型(冷凝器可不安装)
c、调节液体，阀后压力调节型(对于非清洁液体，建议安装过滤器)
外形尺寸及重量 External dimensions and weight
| 公称通经（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | |||||||
| H |
压 力 调 节 范 围 Mpa |
15~140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
| 120~300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
| 280~500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
| 480~1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
| 600~1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | ||||||
| 1000~2500 | 445 | 570 | 600 | 820 | 900 | 950 | 950 | 1000 | ||||||
| A |
压 力 调 节 范 围 Mpa |
15~140 | φ282 | φ308 | ||||||||||
| 120~300 | φ232 | |||||||||||||
| 280~1000 | φ196 | φ196 | φ282 | |||||||||||
| 600~2500 | φ85 | φ96 | ||||||||||||
| 大约重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | |||||
| 导压管接口螺纹 | M16×15 | |||||||||||||
