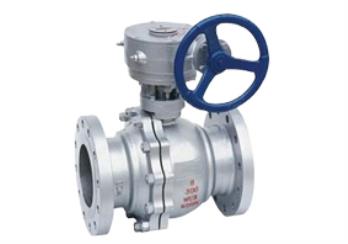

JLL-Q341F涡轮球阀

产品概述 Product Description

Q341F不锈钢涡轮法兰球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y)，公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

Q341F涡轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。Q341F涡轮球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

结构示意图 Structure Diagram

主要零件尺寸 Main component dimensions

涡轮不锈钢法兰球阀型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
Q341F-16C	16	1.6	≤180	水、气、油
Q341F-25	25	2.5
Q341F-40	40	4.0
Q341Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q341Y-25	25	2.5
Q341Y-40	40	4.0
Q341F-16P	16	1.6	≤180	硝酸类
Q341F-25P	25	2.5
Q341F-40P	40	4.0
Q341Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25P	25	2.5
Q341Y-40P	40	4.0
Q341F-16R	16	1.6	≤180	硝酸类
Q341F-25R	25	2.5
Q341F-40R	40	4.0
Q341Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25R	25	2.5
Q341Y-40R	40	4.0

阀体	阀杆	密封面	填料
WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增强 PTFE	PTFE


		金属堆焊钴基	柔性石墨


CF8	304	PTFE、增强 PTFE	PTFE


		金属堆焊钴基	柔性石墨


CF8M	316	PTFE、增强 PTFE	PTFE


		金属堆焊钴基	柔性石墨

公称通径	d1	L	H	W
15	13	108	59	130
20	19	117	63	130
25	25	127	75	160
40	38	165	95	230
50	64	191	142	400
65	64	191	142	400
80	76	203	152	400
100	102	229	178	650
125	127	356	252	1050
150	152	394	272	1050
200	203	457	342	1410

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
