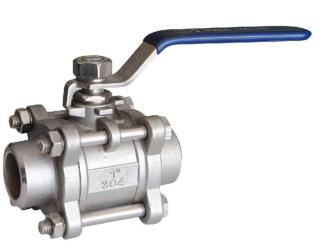

产品概述 Product Description
3PC•SW）Q61F-16/64(C,P,R)
三片式承插焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式球阀阀体铸造采用台湾引进的工艺，结构合理、造型美观。 三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。 三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
产品用途 Application
内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
性能规范 Performance specifications
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224·ANSIB16·25
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
序号 NO. |
零件名称 |
材质 |
|
|
|
不锈钢 |
碳钢 |
|
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
|
2 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙烯 |
|
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
|
8 |
手柄套 |
塑料Plastic |
塑料 |
|
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
|
13 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
|
14 |
止推垫圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
|
15 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
|
16 |
螺栓Bolt |
不锈钢SS304 |
B8 |
|
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
248 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2940 |
2940 |
4865 |
7000 |
107000 |
19350 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
