JLL-H41H升降式止回阀
JLL-H41H升降式止回阀
产品概述 Product Description
H41H国标升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
产品特点 Product Features
H41H国标升降式止回阀选材考究，符合国内、外相关标准，材料的全面质量高。密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿ming长。
产品按国家标准GB/T12235设计制造。
可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
性能规范 Performance specifications
|
类 型 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验-检验 |
|
旋启式止回阀 |
GB12236 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/9092 |
|
升降式止回阀 |
GB12235 |
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 |
0.5-0.7 |
|||||

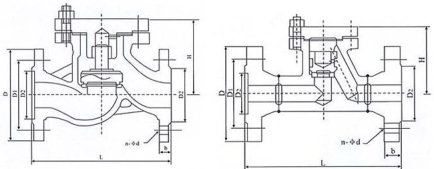

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
体、盖、板 |
阀 杆 |
密封面 |
垫 片 |
密封面 |
工作温度℃ |
适用介质 |
|
WCB |
WCB |
1Cr13 |
增强柔性石墨 1Cr13/ |
13Cr STL |
≤425 |
水蒸汽油品 |
|
WC6 |
WC6 |
≤540 |
||||
|
WC9 |
WC9 |
≤570 |
||||
|
ZGCr5Mo |
ZGCr5Mo |
≤550 |
||||
|
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
≤200 |
硝酸类 |
||
|
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
≤200 |
醋酸类 |
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
W(kg) |
|
凸面法兰 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
58 |
2.0 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
63 |
2.7 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
71 |
3.5 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
84 |
5.4 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
96 |
6.5 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
115 |
9.1 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
145 |
14 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
156 |
25 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
170 |
40 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
201 |
56 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
238 |
90 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
60 |
4 |
|
凸面法兰 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
64 |
5 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
68 |
6 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
79 |
9 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
98 |
12 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
110 |
16 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
24 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
170 |
31 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
195 |
45 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
225 |
68 |
|
|
150 |
480 |
300 |
250 |
210 |
30 |
8-25 |
255 |
100 |
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-d |
H |
重量 |
|
凹凸法兰 |
15 |
130 |
95 |
65 |
40 |
16 |
4-14 |
100 |
4 |
|
20 |
150 |
105 |
75 |
51 |
16 |
4-14 |
105 |
5 |
|
|
25 |
160 |
115 |
85 |
58 |
16 |
4-14 |
120 |
6 |
|
|
32 |
180 |
135 |
100 |
66 |
18 |
4-18 |
130 |
9 |
|
|
40 |
200 |
145 |
110 |
76 |
18 |
4-18 |
135 |
12 |
|
|
50 |
230 |
160 |
125 |
88 |
20 |
4-18 |
149 |
15 |
|
|
65 |
290 |
180 |
145 |
110 |
22 |
8-18 |
164 |
18 |
|
|
80 |
310 |
195 |
160 |
121 |
22 |
8-18 |
169 |
25 |
|
|
100 |
350 |
230 |
190 |
150 |
24 |
8-23 |
194 |
35 |
|
|
125 |
400 |
270 |
220 |
176 |
28 |
8-25 |
225 |
65 |
|
|
150 |
480 |
300 |
250 |
204 |
30 |
8-25 |
255 |
100 |
|
6.4MPa |
15 |
210 |
105 |
75 |
40 |
18 |
4-14 |
100 |
7 |
|
凹凸法兰 |
20 |
230 |
125 |
90 |
51 |
20 |
4-18 |
110 |
11 |
|
25 |
230 |
135 |
100 |
58 |
22 |
4-18 |
125 |
13 |
|
|
32 |
260 |
150 |
110 |
66 |
24 |
4-23 |
152 |
14 |
|
|
40 |
260 |
165 |
125 |
76 |
24 |
4-23 |
168 |
20 |
|
|
50 |
300 |
175 |
135 |
88 |
26 |
4-23 |
170 |
23 |
|
|
65 |
340 |
200 |
160 |
110 |
28 |
8-23 |
188 |
37 |
|
|
80 |
380 |
210 |
170 |
121 |
30 |
8-23 |
205 |
46 |
|
|
100 |
430 |
250 |
200 |
150 |
32 |
8-25 |
230 |
68 |
|
|
125 |
500 |
295 |
240 |
176 |
36 |
8-30 |
245 |
93 |
|
|
150 |
550 |
340 |
280 |
204 |
38 |
8-34 |
265 |
120 |
|
|
10.0MPa |
15 |
210 |
105 |
75 |
40 |
20 |
4-14 |
100 |
7 |
|
凹凸法兰 |
20 |
230 |
125 |
90 |
51 |
22 |
4-18 |
110 |
11 |
|
25 |
230 |
135 |
100 |
58 |
24 |
4-18 |
125 |
13 |
|
|
32 |
260 |
150 |
110 |
66 |
24 |
4-23 |
140 |
14 |
|
|
40 |
260 |
165 |
125 |
76 |
26 |
4-23 |
168 |
25 |
|
|
50 |
300 |
195 |
145 |
88 |
28 |
4-25 |
170 |
28 |
|
|
65 |
340 |
200 |
170 |
110 |
32 |
8-25 |
188 |
42 |
|
|
80 |
380 |
230 |
180 |
121 |
34 |
8-25 |
205 |
65 |
|
|
100 |
430 |
265 |
210 |
150 |
38 |
8-30 |
230 |
95 |
|
|
125 |
500 |
310 |
250 |
176 |
42 |
8-34 |
245 |
115 |
|
|
150 |
550 |
350 |
290 |
204 |
46 |
12-34 |
265 |
142 |
|
|
160 160P 160R 160I |
32 |
260 |
165 |
115 |
85 |
30 |
4-25 |
170 |
|
|
40 |
260 |
175 |
125 |
92 |
32 |
4-27 |
190 |
|
|
|
50 |
300 |
215 |
165 |
132 |
36 |
8-25 |
300 |
|
|
|
65 |
340 |
245 |
190 |
152 |
44 |
8-30 |
300 |
|
|
|
80 |
380 |
260 |
205 |
168 |
46 |
8-30 |
370 |
|
|
|
100 |
430 |
300 |
240 |
200 |
48 |
8-34 |
410 |
|
