JLL-H44X(SFCV)橡胶瓣止回阀
上海加利利阀门
JLL-H44X(SFCV)橡胶瓣止回阀

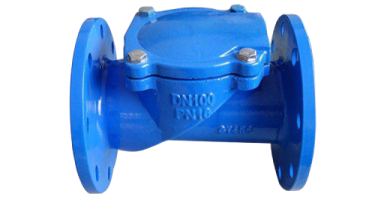

产品概述 Product Description
H44X(SFCV)型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底．外层披翟橡胶制成阀瓣开关寿命可达l00万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。 该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。橡胶瓣止回阀的阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤冲击压力。
产品特点 Product Features
橡胶瓣止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
性能规范 Performance specifications
|
型号 |
公称压力PN(MPa) |
密封试验压力(MPa) |
壳体试验压力(MPa) |
最高工作压力(MPa) |
介质保温 |
|
H44X-10 |
1.0 |
1.1 |
1.5 |
1.0 |
0-80℃ |
|
H44X-16 |
1.6 |
1.76 |
2.4 |
1.6 |

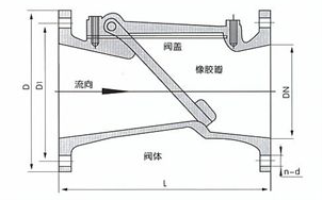

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
零件名称 |
阀体 |
阀盖 |
阀瓣 |
|
材料 |
铸铁 |
铸铁 |
钢材+强化尼龙布 |
|
型号 |
DN |
L |
D |
D1 |
dn |
n |
|
H44X-1016 |
50 |
203 |
165 |
125 |
17.5 |
4 |
|
65 |
216 |
185 |
145 |
17.5 |
4 |
|
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
|
150 |
356 |
285 |
240 |
22 |
8 |
|
|
200 |
495 |
240 |
295 |
22 |
8 |
|
|
250 |
622 |
395 |
350 |
22 |
12 |
|
|
300 |
698 |
445 |
400 |
22 |
12 |
|
|
350 |
787 |
505 |
460 |
22 |
16 |
|
|
400 |
914 |
565 |
515 |
22 |
16 |
|
|
450 |
978 |
615 |
565 |
26 |
20 |
|
|
500 |
978 |
670 |
620 |
26 |
20 |
|
|
600 |
1295 |
780 |
725 |
30 |
20 |
安装注意事项
在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。安装时注意介质流动的方向应与阀体所标箭头方向一致。升降式垂直瓣止回阀应安装在垂直管道上。升降式水平瓣止回阀应安装在水平管道上。
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
产品详情
