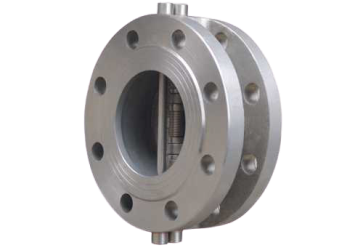

JLL-H46双瓣止回阀
JLL-H46双瓣止回阀
产品概述 Product Description
H46双瓣止回阀，法兰连接双瓣旋启式对夹止回阀，结构简单止回动作快，密封性能好，安装方便，不受空间位置限制，体积小，维修方便。双瓣止回阀的运用范围广泛：凡水，油品，蒸汽，酸碱性液体均可使用，实现自动止回。
性能规范 Performance specifications
公称通径：DN（MM）200-1200
公称压力：PN（MPA）：1.6，2.5，4.0
阀体材质：WCB，304，316，316L
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
公称通径 |
公称压力PN1.0MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
20 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
20 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
22 |
4-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
22 |
8-Φ18 |
|
125 |
86 |
245 |
210 |
185 |
24 |
8-Φ18 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
200 |
127 |
335 |
295 |
265 |
26 |
8-Φ23 |
|
250 |
146 |
390 |
350 |
320 |
28 |
12-Φ23 |
|
300 |
181 |
440 |
400 |
368 |
28 |
12-Φ23 |
|
350 |
184 |
500 |
460 |
428 |
30 |
16-Φ23 |
|
400 |
191 |
565 |
515 |
482 |
32 |
16-Φ25 |
|
450 |
203 |
615 |
565 |
532 |
32 |
20-Φ25 |
|
500 |
219 |
670 |
620 |
585 |
34 |
20-Φ25 |
|
600 |
222 |
780 |
725 |
685 |
36 |
20-Φ30 |
|
700 |
305 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
800 |
305 |
1010 |
950 |
905 |
44 |
24-Φ34 |
|
1000 |
432 |
1220 |
1160 |
1115 |
50 |
28-Φ34 |
|
1200 |
524 |
1450 |
1380 |
1325 |
56 |
32-Φ41 |
|
公称通径 |
公称压力PN1.6MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
125 |
86 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
200 |
127 |
335 |
295 |
265 |
26 |
12-Φ23 |
|
250 |
146 |
405 |
355 |
320 |
30 |
12-Φ25 |
|
300 |
181 |
460 |
410 |
375 |
30 |
12-Φ25 |
|
350 |
184 |
520 |
470 |
435 |
34 |
16-Φ25 |
|
400 |
191 |
580 |
525 |
485 |
36 |
16-Φ30 |
|
500 |
219 |
705 |
650 |
608 |
44 |
20-Φ34 |
|
公称通径 |
公称压力PN2.5MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
20 |
8-Φ23 |
|
125 |
86 |
245 |
210 |
185 |
22 |
8-Φ25 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ25 |
|
200 |
127 |
335 |
295 |
265 |
26 |
12-Φ25 |
|
250 |
146 |
405 |
355 |
320 |
30 |
12-Φ30 |
|
300 |
181 |
460 |
410 |
375 |
30 |
12-Φ30 |
|
350 |
184 |
520 |
470 |
435 |
34 |
16-Φ34 |
|
400 |
191 |
580 |
525 |
485 |
36 |
16-Φ34 |
|
500 |
219 |
705 |
650 |
608 |
44 |
20-Φ41 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
