JLL-H77型对夹式止回阀
JLL-H77型对夹式止回阀
产品概述 Product Description
H77型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。对夹式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
产品特点 Product Features
1.体积小，重量轻，结构紧凑、维修方便
2.阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3.因速闭作用，可防止介质倒流
4.阀体结构长度尺寸小，刚性好
5.安全方便，可用于水平垂直两个方向安装

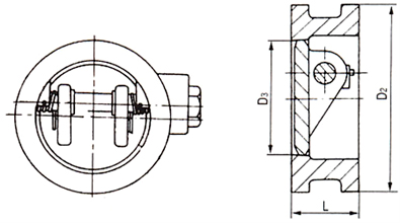

结构示意图 Structure Diagram
性能规范 Performance specifications
法兰连接尺寸：GB/T1724.1-98
结构长度：GB/T12221-1989，ISO5752-82
其主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。
|
型 号 |
公称压力 |
试验压力PS(MPa) |
工作温度 |
适用介质 |
|
|
PN(MPa) |
壳体 |
密封 |
|||
|
JLH77X |
1.0 |
1.5 |
1.1 |
软密封： |
水、 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
|
1.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.0 |
|||
主要零件尺寸 Main component dimensions
|
零件名称 |
材 料 |
||||
|
JLH77X-10C、 |
JLH77H-16C、 |
JLH77Y25I |
JLH77W10C、 |
JLH77W-10P、 |
|
|
阀体、蝶板 |
铸钢WCB |
铬钼钢 |
铸钢WCB |
lCrl8Ni9Ti |
|
|
阀杆 |
2Crl3 |
lCrl8N19Tl |
20r13 |
||
|
阀体密封副 |
|
堆焊合金钢 |
堆焊硬质合金 |
|
|
|
助关弹簧 |
lCrl8N19Ti |
耐热合金 |
1Crl8Ni9Ti |
||
|
公称通径 |
L |
D2 |
D3 |
公称通径 |
L |
D2 |
D3 |
||
|
JLH77X |
JLH77H |
JLH77X |
JLH77H |
||||||
|
50 |
43 |
100 |
43 |
46 |
400 |
140 |
485 |
376 |
390 |
|
80 |
64 |
1 05 |
7l |
80 |
d50 |
152 |
545 |
427 |
427 |
|
100 |
64 |
155 |
91 5 |
94 |
500 |
152 |
608 |
479 |
490 |
|
125 |
70 |
185 |
115 |
118 |
600 |
178 |
718 |
579 |
588 |
|
150 |
76 |
210 |
14l |
145 |
700 |
229 |
800 |
675 |
686 |
|
200 |
89 |
265 |
191 |
200 |
800 |
241 |
905 |
774 |
784 |
|
250 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
|
300 |
114 |
375 |
290 |
300 |
1000 |
300 |
lll5 |
974 |
- |
|
350 |
127 |
435 |
340 |
340 |
1200 |
360 |
1325 |
1165 |
- |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
