JLL-卧立两用球面止回阀
27JLL-卧立两用球面止回阀
上海加利利阀门
JLL-卧立两用球面止回阀
产品概述 Product Description
QH41M/QH42M-16/25卧立两用球面止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。
性能规范 Performance specifications
|
型号 |
公称压力 |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
||||
|
QH41 42M-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤250℃ |
水、蒸汽、油品 |
|
QH41 42M-25Q |
2.5 |
4.0 |
2.8 |
|||

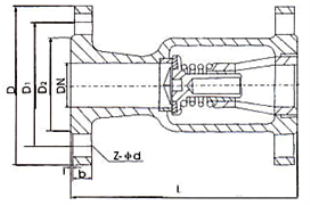

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
零件名称 |
材料 |
|
|
QH41 42M-16 |
QH41 42M-25Q |
|
|
阀体 |
HT200 |
QT450-10 |
|
阀瓣 |
不锈钢 |
|
|
密封圈 |
复合石墨 |
|
|
型号 |
公称通径 |
尺寸（mm） |
|||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
||
|
QH41 42M-16 |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
|
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
|
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
|
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
|
|
250 |
730 |
405 |
355 |
320 |
32-3 |
12-25 |
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
