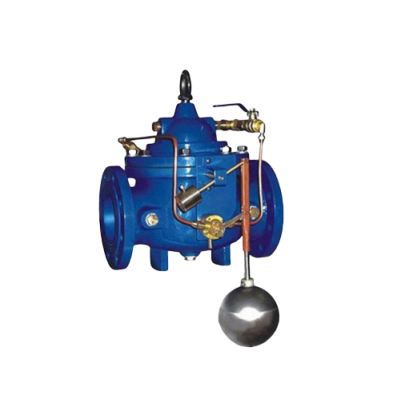

JLL-100D定水位阀
JLL-100D定水位阀
产品概述 Product Description
100D 定水位阀适用于水池或水塔的自动供水系统。当液位达到设定高度时，阀门通过内部结构传递信号至水泵，控制其停止供水；当液位低于设定值时，水泵重新启动供水。该阀有助于减缓水锤冲击，降低管路异常压力风险。结构设计注重液位响应灵敏度和密封性，使用过程中的水位控制效果较为稳定，适配多种供水场景
适用范围 Scope of application
当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
||||||||||
|
L |
180 |
180 |
180 |
203 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
978 |
1295 |
1448 |
1956 |
||||||||||
|
PN10 |
D |
105 |
110 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
390 |
440 |
500 |
565 |
615 |
670 |
780 |
895 |
1010 |
|||||||||
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
350 |
400 |
460 |
515 |
565 |
620 |
725 |
840 |
950 |
||||||||||
|
PN16 |
D |
105 |
110 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
705 |
840 |
910 |
1020 |
|||||||||
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
||||||||||
|
PN25 |
D |
105 |
110 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
660 |
730 |
840 |
955 |
1070 |
|||||||||
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
600 |
660 |
770 |
875 |
990 |
||||||||||
|
H |
212 |
212 |
212 |
265 |
265 |
310 |
250 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
1135 |
1270 |
1460 |
1640 |
||||||||||
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
610 |
665 |
725 |
865 |
975 |
||||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||||||
|
H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
|||||||||||||||||||||
注：安装示意图中弹性座封闸阀或蝶阀任选，建议≥DN350选蝶阀。
安装示意图 installation diagram
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
