JLL-400x流量控制阀
JLL-400x流量控制阀
上海加利利阀门

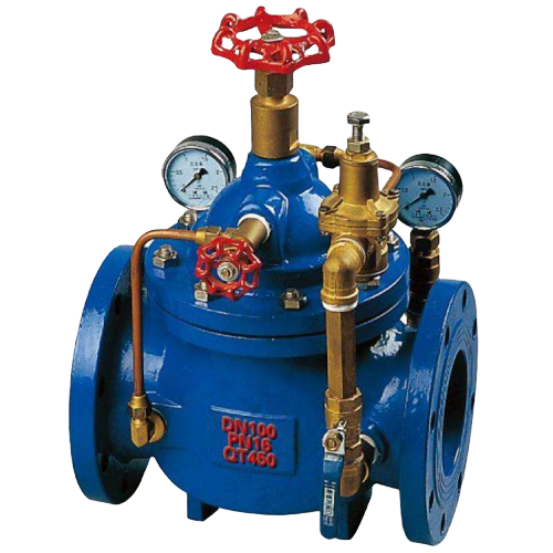

JLL-400x流量控制阀
产品概述 Product Description
400X 流量控制阀是一种采用先导式控制方式调节流量的多功能阀门，适用于需要控制供水流量和稳定压力的管路系统。在设定条件下，阀门可辅助维持相对稳定的流量，并对过高流量起到一定限制作用，同时帮助降低上游压力。当上游压力波动时，主阀下游流量受其影响相对较小。相较传统节流阀，该阀采用导阀调节形式，旨在减缓节流过程中能量损耗。在特殊情况下，阀门具备紧急关闭功能，有助于减少系统风险。产品调节结构设计合理，便于日常调试与维护。
适用范围 Scope of application
当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
20 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
安装示意图 installation diagram
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
